沈阳套管式伸缩器安装图集

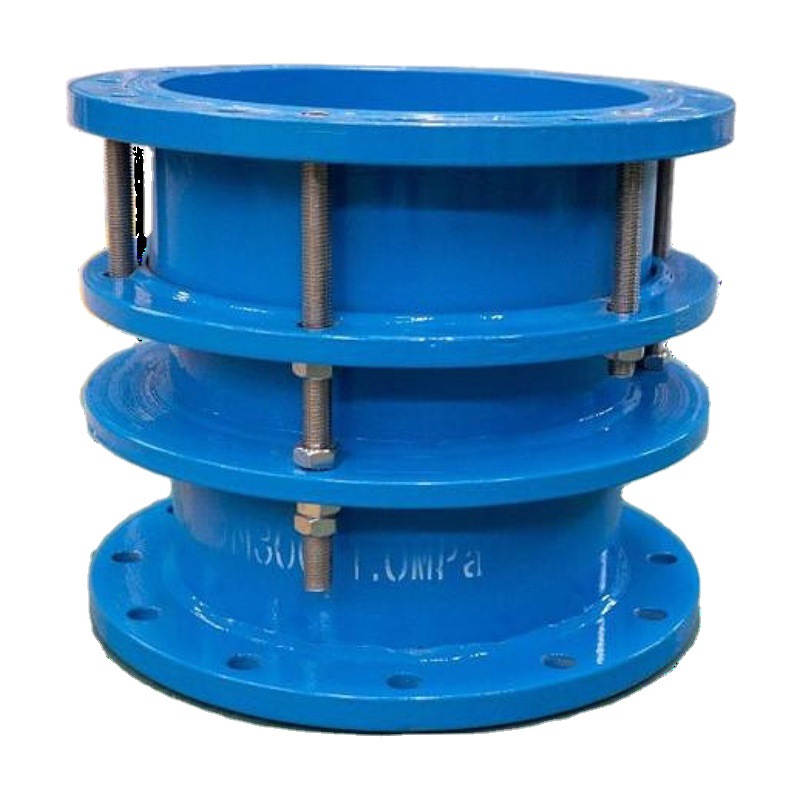

            套管式伸缩器是伸缩器的一种，从结构上讲外部是套，内部是管，中间用橡胶密封胶条密封。产品使用橡胶圈密封，可以伸长压缩。套管式伸缩器主要用在水泵或阀门的出水端，主要是起到保护水泵、阀门的作用，在管道检修中便于拆卸。

    套管管橡胶管道伸缩器特点：体积小、重量轻、弹性好、安装维修方便；安装时可产生轴向、横向、经向、角向位移，不受用户管道不同心、法兰不平行的限制；工作时可减振降噪；用特殊的合成橡胶可耐高温、耐酸碱、耐油，是化工耐腐蚀管道的理想产品；金属管道伸缩器的主要特点是伸缩补偿量大，承受温度高，承受压力大。套筒伸缩器对比普通伸缩器的填料摩擦力大、易泄露、难加工、易拖出的缺点，具有密封可靠、摩擦力小、体积小、重量轻、防拉出等优点。

    套管式伸缩器在安装时要注意什么呢？

    1.安装长度应在大与小长度之间，可根据实际情况进行调整。

    2.安装时应松开压盘螺栓，调整好安装长度，然后对角将螺栓拧紧，切勿压偏，使起到止漏作用。

    3.伸缩器应安装在止回阀后。

    4.伸缩器如架空使用，两端需安装相应的固定支架，它本身不承受轴向拉力，必要时可加防拉脱装置。
