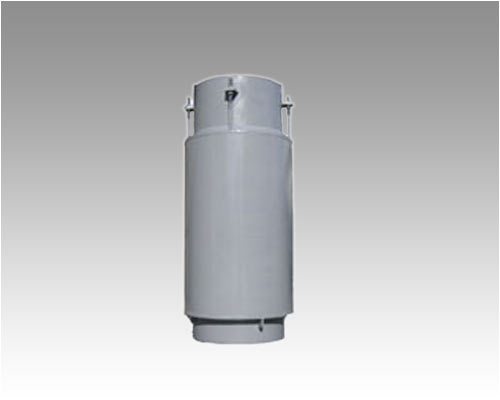

轴向外压式波纹管膨胀节

补偿器习惯上也叫膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
一、膨胀节的压力范围：各类膨胀节的压力是t=20℃时的设计压力Pd（MPa）,压力范围通常是从真空到4MPa，如有特殊超高压力要求时，我们也可专门设计。每件产品出厂前，每道工序均进行100%的压力试验和其它要求的检测，满足标准要求后才能出厂。
二、膨胀节的温度范围：依据客户的工况条件不同也可采用其它材料制造。当接管、内衬筒的材质为碳钢时，膨胀节的工作温度范围为-20℃～420℃；当接管、内衬筒的材质为不锈钢（同波纹管）时，产品的温度范围为-196～700℃。
三、膨胀节的选型本厂生产的系列膨胀节中，轴向型膨胀节用以吸收管线的轴向位移；横向型膨胀节用以吸收垂直于膨胀节轴线的横向位移；通用型及小拉杆横向型可以吸收2-3个方向的位移；角向型膨胀节以两个或三个配套使用，用以吸收单平面一个方向或多个方向的横向变形；万向角型膨胀节，同样也是以2-3个配套使用，可以吸收在空间系统中的多方向的横向位移。膨胀节具体选型时，必须考虑的主要因素：管道公称直径DN棗接口尺寸或法兰标准及其连接尺寸。工作压力P —应使P ≤Pd（设计压力），并对波纹管进行应力评定。工作温度T —考虑温度修正系数，校核设计温度。材料 —取决于介质性质及工作温度。补偿量 —注明要补偿位移的方向和大小（轴向、横向、角向）。寿命 —考虑使用年限或大修、更换周期。是否有承受压力推力的构件 —膨胀节压力推力约束机构，这可从约束型与无约束型中选取。

范围和用途：

轴向型外压波纹补偿器设计先进，结构合理，体积轻巧，装卸方便，具有耐高、低温，耐高压，耐腐蚀，抗疲劳等特点。 系列产品广泛应用于石油、化工、钢铁、冶金、机械、交通、运输、船舶、码头、建筑、橡胶、造纸、纺织、电力热网、制药、医疗等行业。

轴向外压波纹补偿器的使用说明：
1.轴向外压波纹补偿器主要用于吸收管道的轴向位移，补偿器受压时波纹管受拉（压）。
2.轴向外压波纹补偿器具有补偿量大、保温性能好、稳定性好，适用于管道架宁、地空和无沟敷设等各种敷设形式以及残余介质可以以排除等优点；但由于相同公称通径下起有效面积大于相对应的其他轴向波纹补偿器，所以对管路的内压推力较大，固定支架须牢固可靠；
3.疏水口、排气口的设置按用户要求配装。
轴向型波纹补偿器对管系及管架设计的要求：
1.安装轴向型补偿器的管段,在管道的盲端,弯头,变截面处,装有截止阀或减压阀的部们及侧支管线进入主管线入口处,都要设置主固定管架.主固定管架要考虑波纹管静压推力及变形弹性力的作用。
2.在管段的两个固定管架之间,仅能设置一个轴向型补偿器。
