旋转补偿器在架空管线中的作用。供热管道安装投入运行后,应采取措施补偿管道的热伸长,因为管道,应采取措施补偿管道的热延伸。补偿方式主要有以下几种:自然补偿、套管补偿器、波纹管补偿器、方形或球形补偿器等。主要讨论目前常用的套管补偿器与新型无推力旋转补偿器在工程成本和运行安全方面的比较。下面共享旋转补偿器。

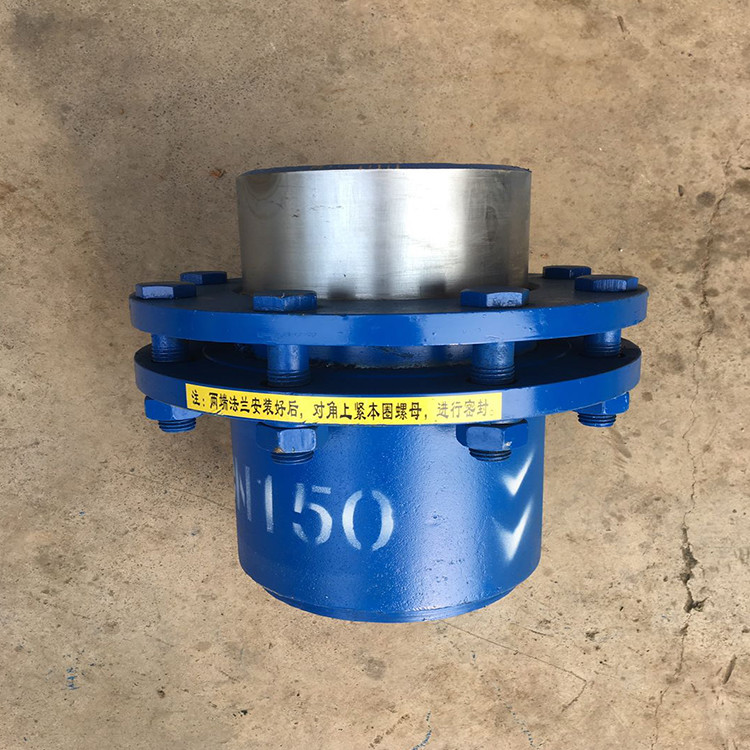

旋转补偿器介绍:是一种适合直线铺设管道的补偿器,用于补偿固定支架之间管道的热伸长。
对于采用旋转式补偿器的管道,固定支架所受到的推力,是由下列几方面产生的。
(1)由于滑动支架上摩擦力而产生的水平推力Pg·m
Pg·m=μqL
式中q-计算管段单位长度的重量,本文?准529×7岩棉保温,充水
q=367.92×9.8N·m;
μ-摩擦系数,钢与钢μ=0.3,钢与聚四氟板μ=0.1;
L-计算管段长度,m;
(2) 由于旋转补偿器摩擦力而产生的推力;
(3)由于不平衡内压力而产生的水平推力,例如在固定支架的两端设置套筒补偿器,但管径不同,或者在固定支架的两端管段的一端设置阀门、堵塞板、弯头,在另一端设置套筒补偿器的配管进行水压试验和运转时,配管的不平衡轴向力
