人防密闭套管图集安装：
1、施工前认真核对图纸，提取施工过程中使用的材料和工具。并要求材料、设备及时到位。施工前应绘制预留孔和预埋套管的草图，并向施工队进行技术交底。
2、人防工程通风系统风管穿越混凝土墙时，应预留孔洞。本工程模具为木模，风道或出风口为A×B，则（A 100）×（B 100）木模应根据其形状和尺寸制作）。木模板的宽度应与壁厚一致，木模板应牢固，尺寸应准确。（A 100）×（B 100）孔完成后，木工和土木工程专业人员应配合安装模具。安装位置要求由专业质检员确定孔的尺寸。

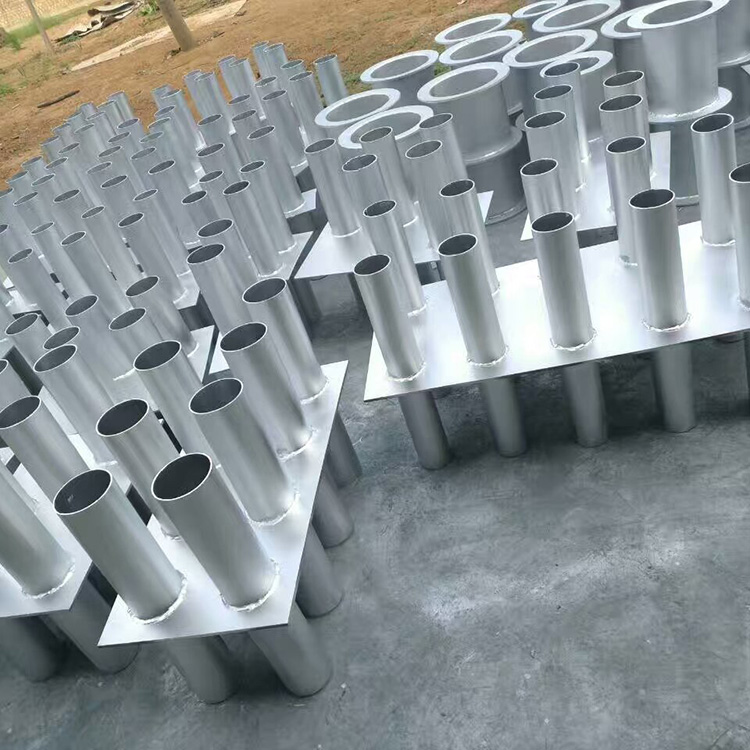

3、预埋套管措施根据图纸设计要求，穿过人防墙的空气保护管和出风口应采用预埋钢封闭套管。套管应与系统中风管的管径或设备相同，套管应不小于3mm，钢板肋厚度不小于10mm，宽度不小于50mm，两侧应全焊。连接管道或设备的套管长度应大于100mm，以便于管道或焊接法兰。套管清理除锈后，除与混凝土接触的部位外，内外刷红红防锈漆两道，外刷灰色调漆两道。
4、质量保证措施带预留孔洞的预埋套管应经班组自检合格后，报专业质检人员检查，检查合格后方可进行下道工序施工。模板支撑时，木模板与模板的接触面应用海绵密封，以免漏浆，影响土建结构的美观。浇筑混凝土时，应由专业队伍派人到现场检查，发现问题及时采取相应措施解决。
